Тестирование промышленного компактного компьютера Quanmax KUBE-8080-i52410M

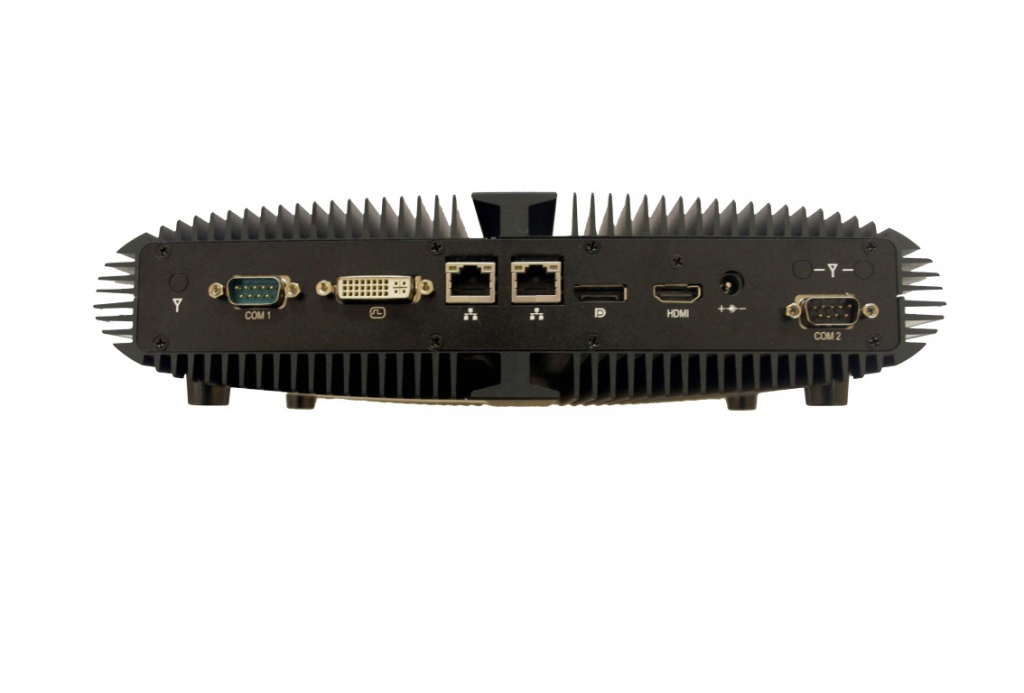

• · Разъем для питания (DC JACK)
• · 1 x DVI-I
• · 1 x HDMI
• · 1 x Display Port
• · 2 x GbLAN
• · 2 x COM

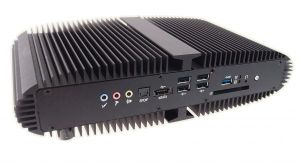

Компактный компьютер KUBE-808B-i52520M выполнен на платформе Intel® Huron River, чипсет Intel HM65 с поддержкой процессоров Intel Core i3/i5/i7 2-го поколения, в нашем случае установлен процессор Intel Core i5-2520М с тактовой частотой 2.5ГГц. Комплектация тестируемого компьютера такова: оперативная память SO-DIMM производителя Transcend c тактовой частотой 1333МГц и объемом 2Гб, жесткий диск 2.5” Seagate Momentus Thin с объемом 500Гб.

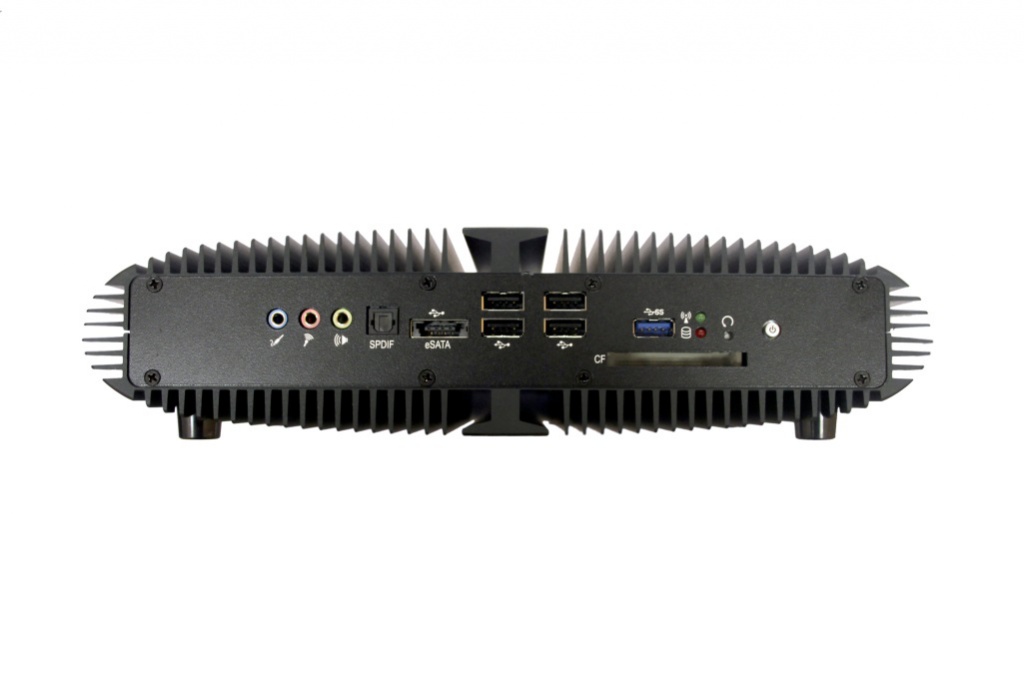

Видеотракт в данной модели встроен в чипсет и реализован с помощью интегрированного графического ядра Intel® HD Graphics 3000. компьютер оборудован тремя видео выходами - DVI-I, HDMI, Display Port с поддержкой FullHD разрешения.Одновременно к устройству можно подключить до двух независимых дисплеев. Кроме того, встраиваемый компьютер KUBE-808B-i52520M оборудован четырьмя разъемами USB 2.0, одним USB 3.0, одним комбо-разъемом eSATA/USB2.0, и двумя портами RJ-45 Gigabit Ethernet. Для расширения коммуникационных возможностей в компьютере предусмотрено два слота mini PCIe, зарезервированных для модулей Wi-Fi\GPRS. В компьютере так же есть слот для установки Sim-карты.

Для хранения информации в компьютере находится один внутренний отсек для накопителей SATA HDD/SSD 2.5”, и один слот для памяти расширения CompactFlash который выведен на переднюю панель.  Аудиотракт реализован с помощью  разъемов Mic-in/ Line-in/Line-out и S/PDIF-out. Питание встраиваемого компьютера осуществляется через внешний адаптер питания 19В постоянного тока. Компьютер имеет поддержку операционных систем: Windows Xp/XPe/Windows 7/Windows 8/Linux.

Несколько слов о чипсете устройства Intel HM65.  Это уже не новое, достаточно отработанное решение, чипсет был выпущен в 1 квартале 2011 года. Расчетная тепловая мощность максимально составляет 3,9W. Набор микросхем Intel® HM65 Express поддерживает до 8 линий PCI Express 2.0, до 12 портов USB2.0(поддержка USB3.0 реализуется только внешним контроллером), до 6 портов SATA, из которых 4 порта SATA2.0(3Гбит/с) и 2 порта SATA 3.0(6Гбит/с), а также портов HDMI, DisplayPort и DVI. Для защиты информации предусмотрена возможность отключения и включения портов USB и SATA. Интегрированное графическое ядро Intel HD Graphics 3000 включает 12 унифицированных потоковых процессоров, работающих при номинальной частоте 650 МГц (максимальная частота графического ядра может динамически увеличиваться до 1100 МГц), и имеет поддержку API DirectX 10.1 (Shader Model 4.1) и OpenGL 3.0. Графическое ядро использует интерфейс Intel Flexible Display (Intel FDI), который обеспечивает возможность передачи данных от интегрированного графического ядра на чипсет через два канала с независимым управлением. Присутствует и возможность вывода изображения сразу на два дисплея.

Процессор Intel Core i5-2520M, установленный в компьютере  - двухъядерный процессор Intel Core 2-го поколения, основанный на архитектуре Sandy Bridge. Технология многопоточности Hyperthreading предназначена для того, чтобы два ядра могли одновременно обрабатывать данные, получаемые по 4 потокам.

В целом производительность Core i5-2520M должна быть почти на 10-15% выше, чем у Core i5 с аналогичной частотой (с архитектурой Arrandale).

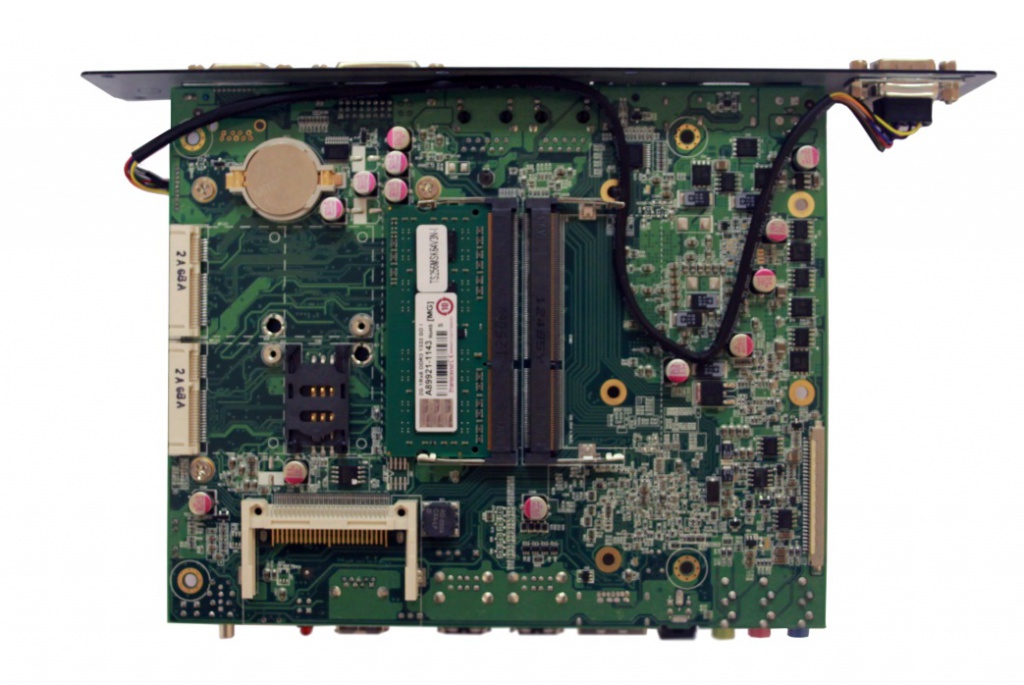

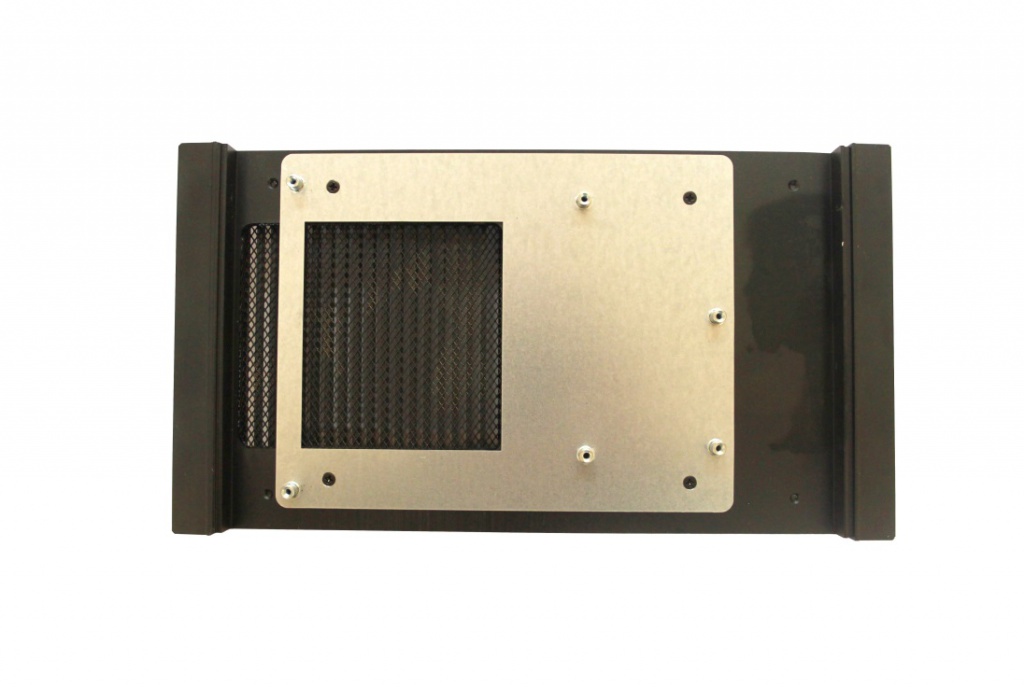

Чтобы установить оперативную память в компьютер,  придется отсоединить плату от корпуса, для этого отвинчиваем 6 винтов. Поднимаем плату, и устанавливаем в слоты SO-DIMM оперативную память. Неподалеку от слотов SO-DIMM расположены два слота Mini PCI Express для модулей Wi-Fi\GPRS, тут же мы видим слот для SIM-карты и слот для карт СompactFlash.

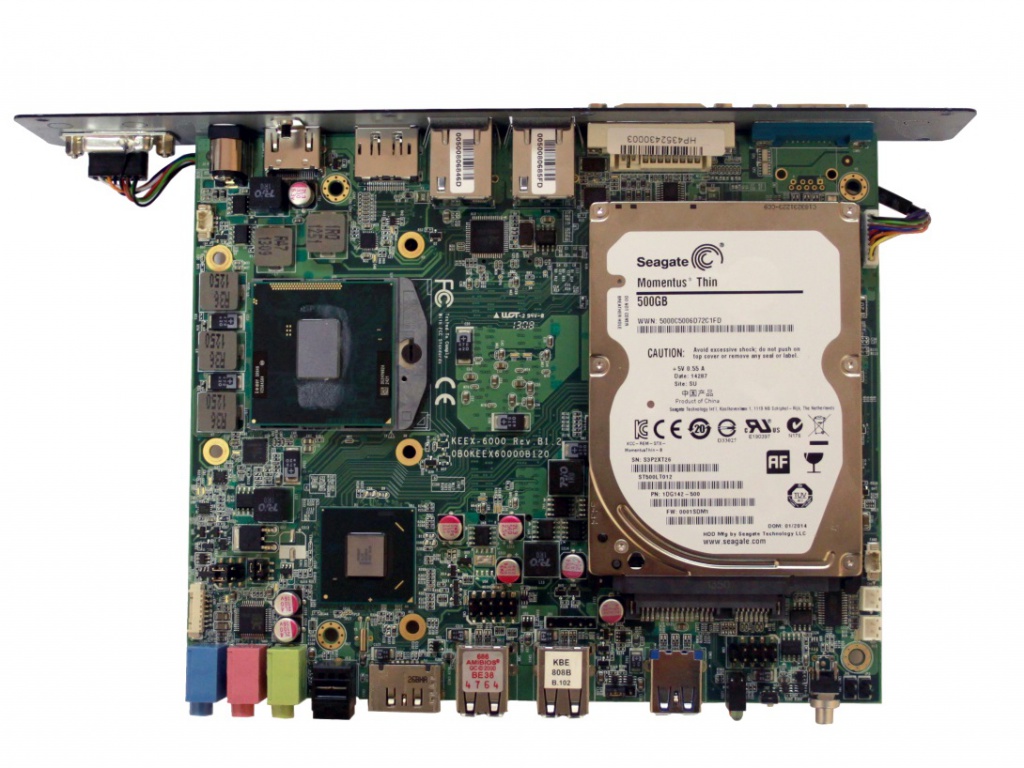

 Из сетевых возможностей у нас имеются два порта RJ-45 со скоростью передачи данных 1Гбит/с реализованных на базе контроллеров, один из которых мы видим рядом с батарейкой для BIOS: Realtek RTL 8111C, другой же находится на обратной стороне - Intel 82579LM.Аудиоконтроллер встроен в чипсет, на плате присутствуют разъемы Mic-in/ Line-in/Line-out, и цифровой порт S/PDIF-out.

Тестирование компьютера.

Тестирование проходило под управлением Windows 7 PRO x32 в программах для тестирования:

• · CPUZ 1.68.0 x32
• · HWiNFO32 4.30
• · AIDA64 Extreme 4.00.2700
• · S&M Stress test v1.9.1

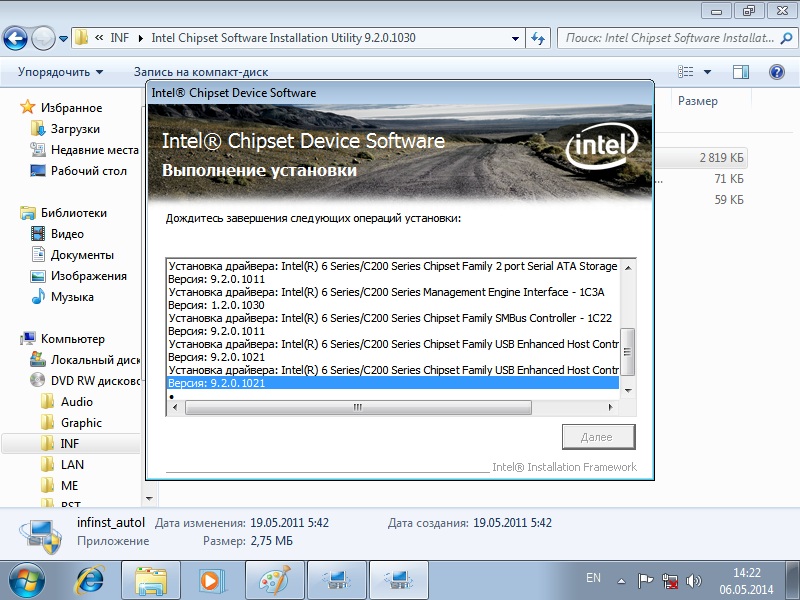

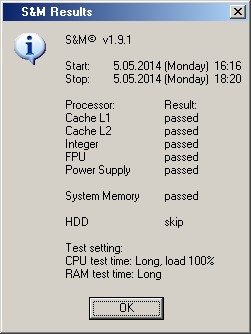

Для начала мы произвели установку Windows 7 PRO x32, установка прошла успешна. Установка драйверов тоже прошла без ошибок, или каких либо казусов. Далее мы вставили накопитель USB Flash в разъем USB2.0 и запустили S&MStress test v1.9.1. Тестирование прошло успешно, как можем заметить по результату.

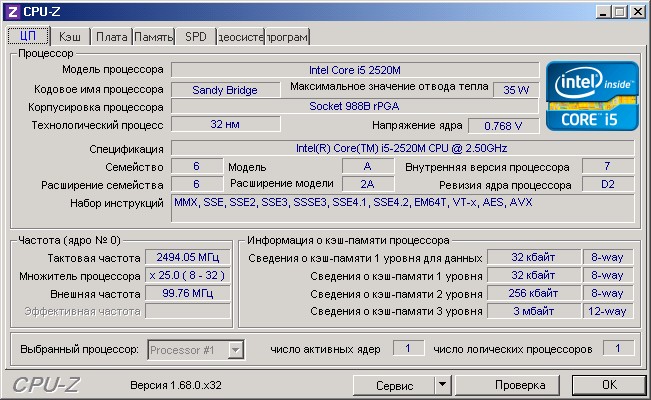

Затем мы запустили программу для тестирования процессора CPUZ, тестирование в данной программе тоже прошло успешно что говорит о хорошей пропускной способности процессора и нареканий на сильный нагрев выявлено не было.

Заключение:

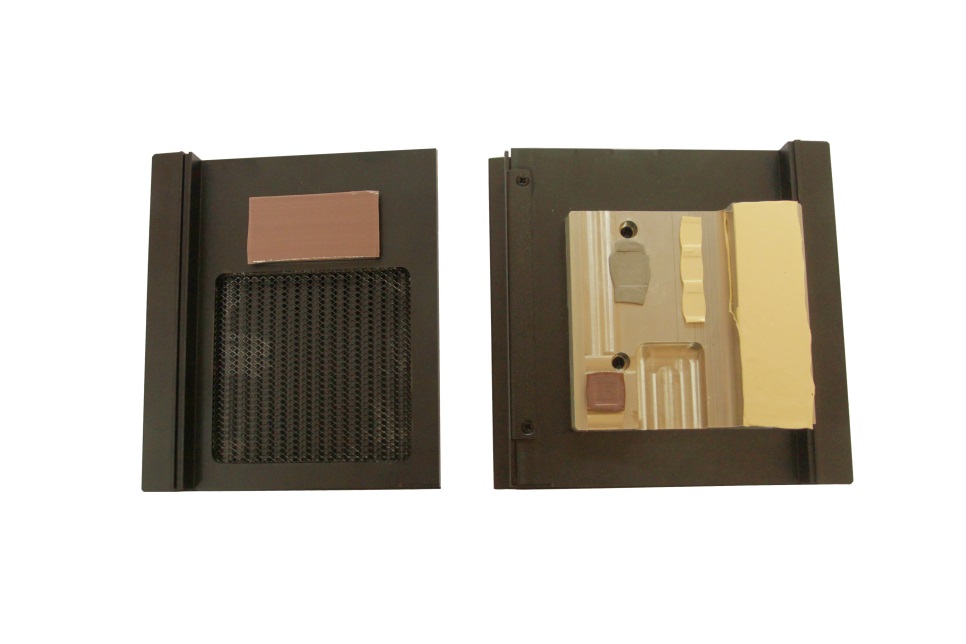

Из достоинств компактного компьютера KUBE-808B-i52520M можно выделить компактность, безветиляторное охлаждение, универсальные возможности монтажа, богатые коммуникационные и мультимедиа возможности (USB 3.0, eSATA/USB2.0, два Gigabit Ethernet порта, DVI, HDMI, Display Port, 2 слота mini PCIe и слот для Sim-карты), возможность применения в различных сферах, начиная от проектов Digital Signage и заканчивая применением его как платформа для игровых автоматов. Минусом устройства является наличие сетки под ребрами на боковой части корпуса, которая может допустить попадание пыли и влаги на плату. в целом компьютер оставил приятное впечатление- необычный дизайн, неплохая комплектация, отличные мультимедиа и коммуникационные возможности.
