KEEX-185х - cемейство системных плат формата ECX от компании Quanmax

Тайваньская компания Quanmax Inc. объявила о выходе KEEX-185х - семейства системных плат формата ECX. Платы сконструированы на современных однокристальных процессорах Braswell, которые были разработаны специально для мобильных и встраиваемых применений. Данные процессоры изготовлены по технологии 14нм и имеют низкое тепловыделение, что позволяет применять их в системах с пассивным охлаждением.

На платы KEEX-185х устанавливается 1 модуль памяти DDR3L SO-DIMM 204-pin, поддерживается до 8 ГБ памяти DDR3L-1600. Вывод графики сделан на графическом ядре процессора, возможно подключение как по VGA, так и через различные цифровые интерфейсы  - DisplayPort, HDMI, LVDS. Два канала SATA 3 работают на скорости до 6 ГБ/с. На плате установлены два слота расширения mPCIe, один для полноразмерных карт и один для половинных. Полноразмерный слот допускает установку устройств mSATA. Для подключения к Ethernet на плате установлены два адаптера I210AT (10/100/100). На внешние разъемы выведены 4 порта USB 3.0, еще 2 порта USB 2.0 подключаются через внутренние коннекторы платы. Два последовательных порта RS-232/422/485 и 4 порта RS-232 подключаются к внутренним коннекторам. Платы KEEX-185х также оборудованы дискретным восьмиканальным интерфейсом DIO. На плате установлен аудио-чип Realtek ALC, вход и выход на внутренний коннектор. Плата рассчитана на питание от внешнего источника постоянного тока  напряжением 12 В. В дополнение к стандартному режиму включения/выключения (ATX Power) возможна работа в режиме AT Power (питание постоянно включено). Поддерживаются операционные системы Windows 7,8,10, Linux.

Для каждой платы семейства существует модель, рассчитанная на работу в расширенном диапазоне рабочих температур -20...+70 грд. С.

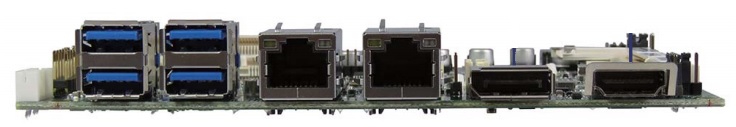

Системная плата Quanmax KEEX1850 внешние разъемы

Технические характеристики процессорных плат Quanmax KEEX-185х:

  • Процессор: Intel Celeron Braswell SoC (Celeron N3150 / Celeron N3050 / Celeron N3000)
  • Графика: встроенное графическое ядро процессора, Intel HD Graphics, разрешение до 4K2K
  • Видеовыходы: 1 x HDMI, 1 x Display Port, внутренний коннектор LVDS (24-бит/2-канала), внутренний коннектор VGA
  • Дисковый интерфейс: 2 x SATA 3 (6GB/s), 1 x mSATA (опционально), 1 x микро SD
  • Слоты расширения: 1 x mPCIe полноразмерный, 1 x mPCIe половинный
  • Ethernet: 2 x 10/100/1000 (Intel I210AT)
  • USB: 4 x USB 3.0 (внешние разъемы), 2 x USB 2.0 (внутренние коннекторы)
  • Последовательные порты: 2 x RS-232/422/485 + 4 x RS-232 (внутренние коннекторы)
  • Дискретный интерфейс: DIO 8 каналов
  • Аудио: кодек Realtek ALC662 (внутренние коннекторы)
  • Питание: 12В постоянного тока. Режим AT/ATX
  • Диапазон рабочих температур: 0~60C для базовой модели, -20~70C для модели с расширенным диапазоном
  • Форм-фактор, габариты: ECX, 146 x 105 мм
  • Поддержка операционных систем: Windows 7, Windows 8, Windows 10, Linux
   Список актуальных моделей:
  • KEEX-1850 Celeron N3150, 4 ядра, базовая тактовая частота 1,6 ГГц, диапазон рабочих температур 0~+60C
  • KEEX-1851 Celeron N3050, 2 ядра, базовая тактовая частота 1,6 ГГц, диапазон рабочих температур 0~+60C
  • KEEX-1852 Celeron N3000, 2 ядра, базовая тактовая частота 1,04 ГГц, диапазон рабочих температур 0~+60C
  • KEEX-1850T Celeron N3150, 4 ядра, базовая тактовая частота 1,6 ГГц, диапазон рабочих температур -20~+70C
  • KEEX-1851T Celeron N3050, 2 ядра, базовая тактовая частота 1,6 ГГц, диапазон рабочих температур -20~+70C
  • KEEX-1852T Celeron N3000, 2 ядра, базовая тактовая частота 1,04 ГГц, диапазон рабочих температур -20~+70C
